Toshiba เปิดตัว MOSFET แบบเดรนร่วม ชนิด N-Channel กำลังไฟ 30 โวลต์ ที่เหมาะสำหรับอุปกรณ์ที่เชื่อมต่อด้วย USB และการปกป้องชุดแบตเตอรี่

KAWASAKI, Japan–(BUSINESS WIRE)–7 พฤศจิกายน 2023

Toshiba Electronic Devices & Storage Corporation ("Toshiba") ได้เปิดตัว “SSM10N961L” MOSFET แบบเดรนร่วม ชนิด N-channel กำลังไฟ 30 โวลต์ ซึ่งมีค่าความต้านทานในสถานะเปิดต่ำ ที่เหมาะสำหรับอุปกรณ์ที่เชื่อมต่อด้วย USB และการปกป้องชุดแบตเตอรี่ เริ่มการจัดส่งแล้ววันนี้

ในช่วงที่ผ่านมา อุปกรณ์ MOSFET แบบเดรนร่วม ชนิด N-channel ของ Toshiba เน้นสำหรับผลิตภัณฑ์ที่มีกำลังไฟ 12 โวลต์ ซึ่งส่วนใหญ่มีไว้เพื่อใช้ในการปกป้องชุดแบตเตอรี่ลิเธียมไอออนของสมาร์ทโฟน การเปิดตัวของผลิตภัณฑ์กำลังไฟ 30 โวลต์นี้ได้คำนึงถึงการเลือกใช้กับอุปกรณ์ที่ขยายกว้างขึ้นซึ่งต้องการกำลังไฟมากกว่า 12 โวลต์ เช่น โหลดสวิตชิ่งสายไฟสำหรับอุปกรณ์ที่ชาร์จไฟด้วย USB และการปกป้องชุดแบตเตอรี่ลิเธียมไอออนในเครื่องคอมพิวเตอร์แล็ปท็อป และแท็บเล็ต

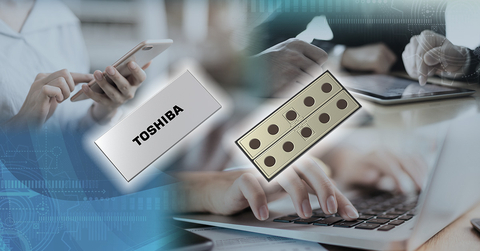

ด้วยความตระหนักถึงสวิตช์แบบสองทิศทางซึ่งมีค่าความต้านทานในสถานะเปิด (R_DS(ON)) ระหว่าง drain-source ต่ำ ซึ่งจะต้องใช้ MOSFET อย่างน้อยสองตัว ไม่ว่าจะเป็นขนาด 3.3×3.3 มม. หรือ 2×2 มม. ที่มีค่า R_DS(ON)  ต่ำ ผลิตภัณฑ์ใหม่ของ Toshiba ใช้แพ็กเกจใหม่ TCSPAG-341​501 (ขนาด 3.37 มม. ​× 1.47 มม. (typ.), t=0.11 มม. (typ.)) ซึ่งมีขนาดเล็กและบาง ทั้งยังมีคุณสมบัติค่าความต้านทานในสถานะเปิด (R_SS(ON)) ของ source-source ต่ำ ที่ 9.9mΩ (typ.) ในรูปแบบเดรนร่วมที่รวมในแพ็กเกจเดียว

เทคโนโลยีสายชาร์จเร็ว (USB Power Delivery – USB PD) ซึ่งรองรับกำลังไฟในช่วงตั้งแต่ 15 วัตต์ (5V / 3A) ถึงกำลังไฟสูงสุดที่ 240 วัตต์ (48V / 5A) ได้รับการพัฒนาขึ้นเพื่ออุปกรณ์ที่ต้องการแหล่งจ่ายไฟที่สูง โดยสายชาร์จ USB PD กำหนดฟังก์ชันการสลับหน้าที่สำหรับการสลับเปลี่ยนแหล่งจ่ายและรับไฟ และต้องใช้อุปกรณ์ที่มีสายชาร์จ USB ที่รองรับการจ่ายไฟแบบสองทิศทาง เพื่อให้สามารถจ่ายและรับไฟได้ทั้งสองด้าน ซึ่งผลิตภัณฑ์ MOSFET ใหม่แบบเดรนร่วมชนิด N-channel นี้รองรับการจ่ายไฟแบบสองทิศทางและใช้พื้นที่เพียงเล็กน้อย

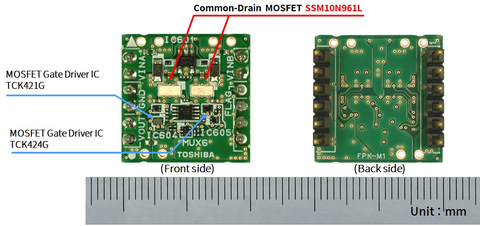

เมื่อใช้รวมกับผลิตภัณฑ์ที่มีวงจรไดรเวอร์ในกลุ่ม TCK42xG series ของ Toshiba จะกลายเป็นวงจรสวิตช์ไฟฟ้าที่มีฟังก์ชันป้องกันการไหลย้อนกลับ หรือวงจรไฟฟ้ามัลติเพล็กซ์เซอร์ ซึ่งสามารถสลับการทำงานระหว่างสวิตช์แบบ Make-Before-Break (MBB) และ Break-Before-Make (BBM) ได้ และในวันนี้ Toshiba ได้เปิดตัว ดีไซน์อ้างอิงสำหรับวงจรไฟฟ้ามัลติเพล็กซ์เซอร์ (โดยใช้ MOSET แบบเดรนร่วม) จากการผสมผสามผลิตภัณฑ์นี้ ในการใช้ดีไซน์อ้างอิงนี้จะช่วยให้สามารถลดเวลาในการออกแบบและการพัฒนาผลิตภัณฑ์ได้

Toshiba จะดำเนินการขยายกลุ่มผลิตภัณฑ์และพัฒนาคุณลักษณะต่าง ๆ ให้ดียิ่งขึ้นเพื่อเพิ่มความยืดหยุ่นด้านการออกแบบ

การใช้งานกับอุปกรณ์

• สมาร์ทโฟน
• เครื่องคอมพิวเตอร์แล็ปท็อป
• แท็บเล็ต และอื่น ๆ

คุณสมบัติ

• ค่าพิกัดแรงดันไฟฟ้าสูง: V_SSS=30V
• ค่าความต้านทานในสถานะเปิดต่ำ: R_SS(ON)=9.9mΩ (typ.) (V_GS=10V)
• โครงสร้างการเชื่อมต่อแบบเดรนร่วมสำหรับการนำไฟฟ้าสองทิศทาง
• แพ็กเกจ TCSPAG-341501 ขนาดเล็กและบาง: 3.37 มม. × 1.47 มม. (typ.), t=0.11มม. (typ.)

ข้อมูลจำเพาะหลัก

(หากไม่มีการระบุไว้, Ta=25°C)
หมายเลขชิ้นส่วน				SSM10N961L
ลักษณะขั้ว				N-channel×2
การเชื่อมต่อภายใน				เดรนร่วม
อันดับแรงดันไฟฟ้า สูงสุด สัมบูรณ์	แรงดันไฟฟ้า Source-source VSSS (V)			30
	แรงดันไฟฟ้า Gate-source VGSS (V)			±20
	แหล่งกำลังไฟฟ้า (DC) IS (A)[1]			9.0
	แหล่งกำลังไฟฟ้า (DC) IS (A)[2]			14.0
คุณลักษณะ ทางไฟฟ้า	แรงดันไฟฟ้าเบรกดาวน์ Source-source       V(BR)SSS (V)	VGS＝0V	min	30
	ความต้านทานในสถานะเปิดของ Source–source RSS(ON) (mΩ)	VGS＝10V	typ.	9.9
		VGS＝4.5V	typ.	13.6
แพ็กเกจ	ชื่อ			TCSPAG-341501
	ขนาด (มม.)		typ.	3.37×1.47, t=0.11
ดูตัวอย่างและตรวจสอบสินค้า				สั่งซื้อออนไลน์

หมายเหตุ:
[1] อุปกรณ์ติดตั้งบนแผ่นลามิเนตใยแก้ว FR4 ขนาด 25 มม. × 27.5 มม., t=1.6 มม., Cu Pad: 18µm, 407 มม.²
[2] อุปกรณ์ติดตั้งบนแผ่นลามิเนตใยแก้ว FR4 ขนาด 25 มม. × 27.5 มม., t=1.6 มม., Cu Pad: 70µm, 687.5 มม.²

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่ โปรดเข้าไปที่ลิงก์ด้านล่างนี้
SSM10N961L

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับ MOSFET ของ Toshiba โปรดเข้าไปที่ลิงก์ด้านล่างนี้
MOSFETs

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับข้อเสนอด้านโซลูชันของ Toshiba โดยใช้ผลิตภัณฑ์ใหม่ โปรดเข้าไปที่ลิงก์ด้านล่างนี้
การใช้งานกับอุปกรณ์
สมาร์ทวอทช์
Action Camera
อุปกรณ์แท็บเล็ต

หากต้องการตรวจสอบสถานะของผลิตภัณฑ์ใหม่จากตัวแทนจำหน่ายออนไลน์ โปรดไปที่:
SSM10N961L
สั่งซื้อออนไลน์
